蒙药空调监控系统
Homder.Zhang  2016-10-10   7060 人浏览   10 点赞   6 人关注

案例概要:
            此次项目SCADA软体监控点数将达到约2000点(内部1200点,外部IO822点),较之前测试及 应用数目多出很多,借此次项目机会可进行现场测试,发现软体在现场使用中存在的问题,为RD 修改完善软体提供有力的现场资料。

项目信息


1. 蒙藥HVAC自控系統主要用於控制藥廠生產車間、倉庫環境溫濕度保持在恆溫(18~24 C)恆濕(45~65%RH)條件,以確保藥品之優良品質。

2. 項目合作SI廠商為吉林食品醫藥工程公司,為台達東北大區長期合作夥伴,之前已合作完成長龍、一心、博大等多家藥廠,當前合作關係良好,客戶對台達SCADA較為期待。

3. 藥廠恆溫恆濕環境監控系統用到了包括PLC、變頻器、人機界面、DVS工業以太網交換機在內的多種台達IA產品,此次加入台達自主研發的上位機監控系統(SCADA)完成集中監控。

4. 當前系統採用Delta PLC DVP12SE作為控制設備,DOP-B系列HMI作為現場端控制界面,監控SCADA採用台達組態軟體。

5. 此次項目SCADA軟體監控點數將達到約2000點(內部 1200點,外部 IO822點),較之前測試及應用數目多出很多,借此次項目機會可進行現場測試,發現軟體在現場使用中存在的問題,為RD修改完善軟體提供有力的現場資料。

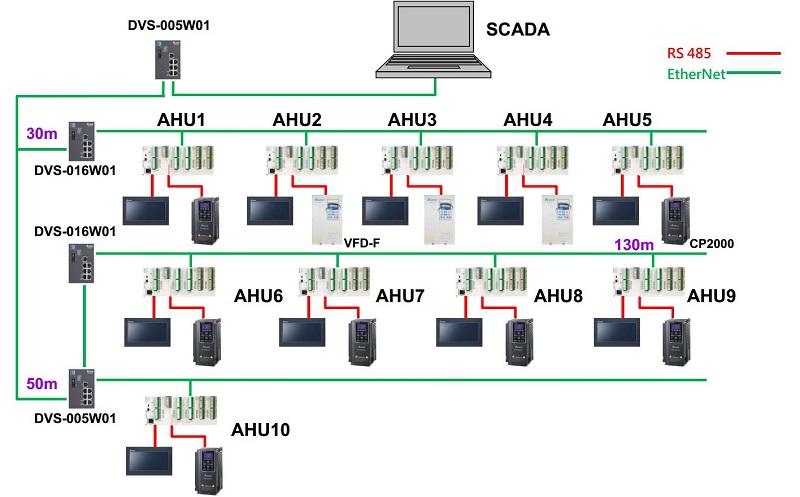

控制系统架构图

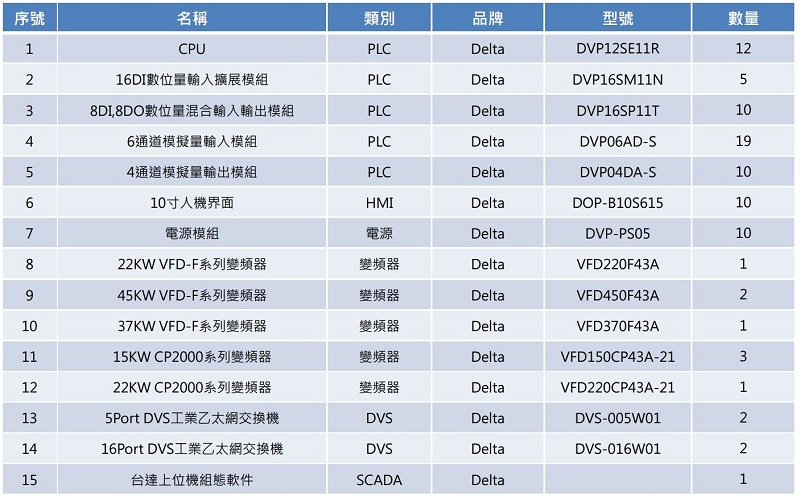

IA产品清单

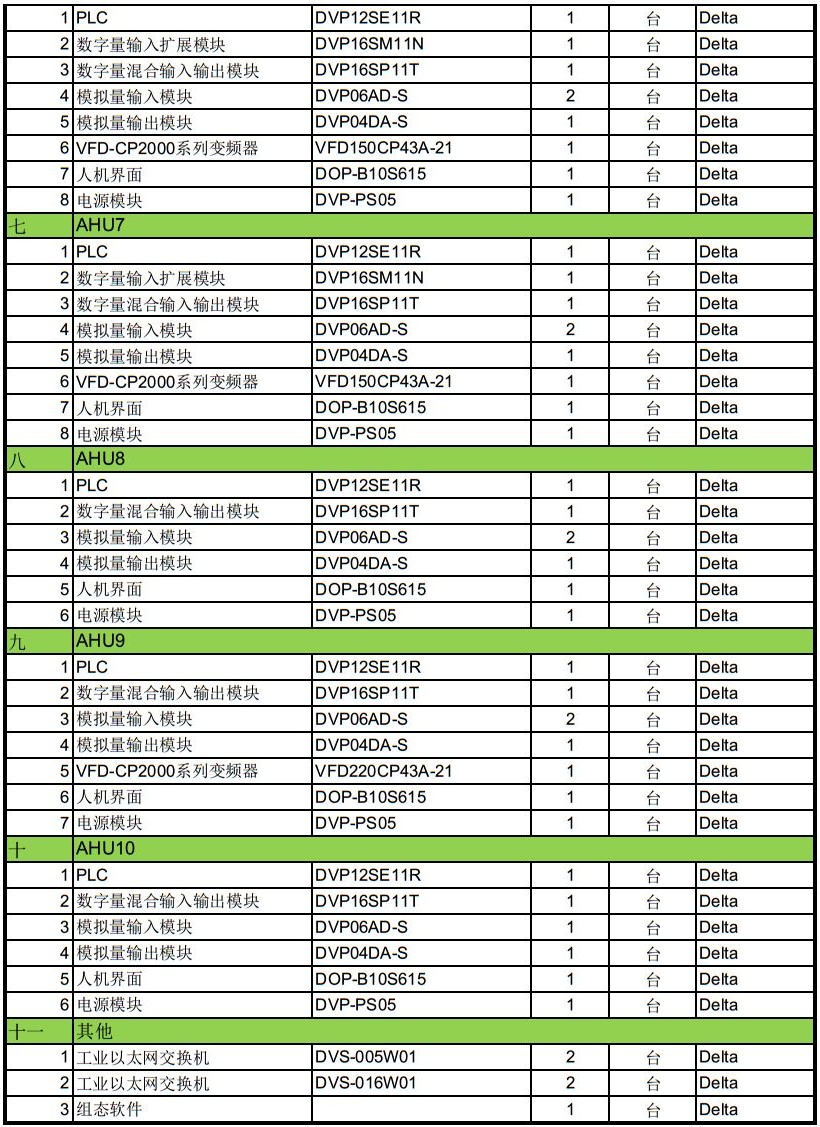

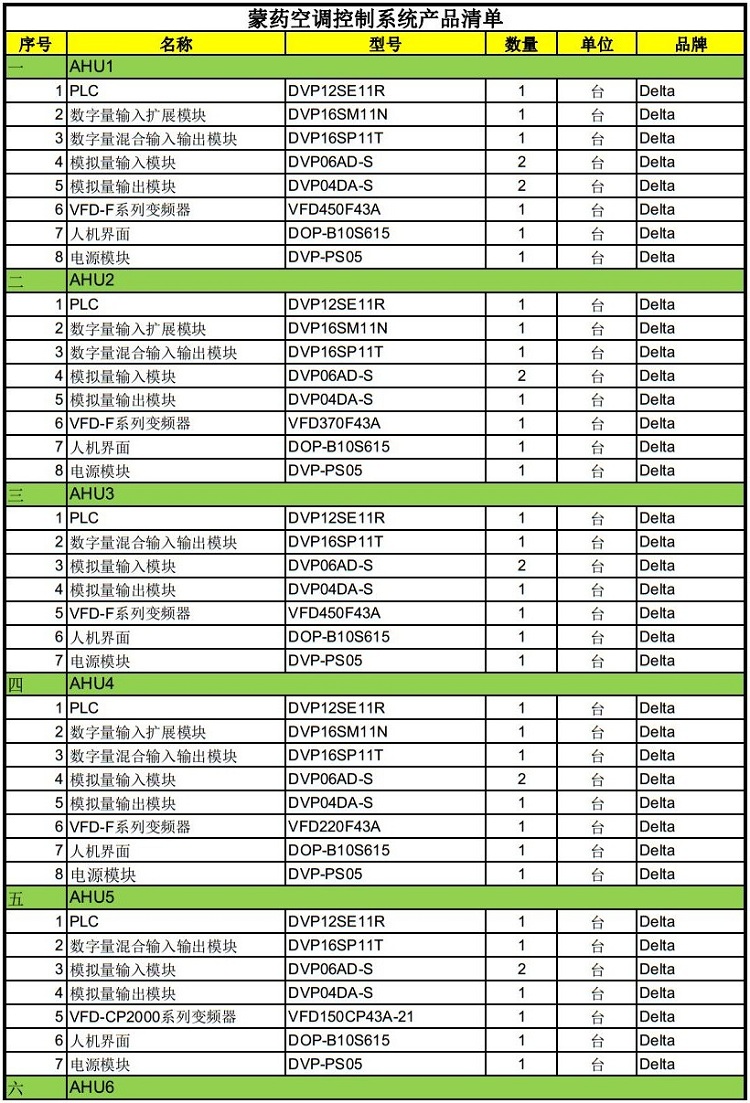

蒙药空调控制系统清单





用户手册

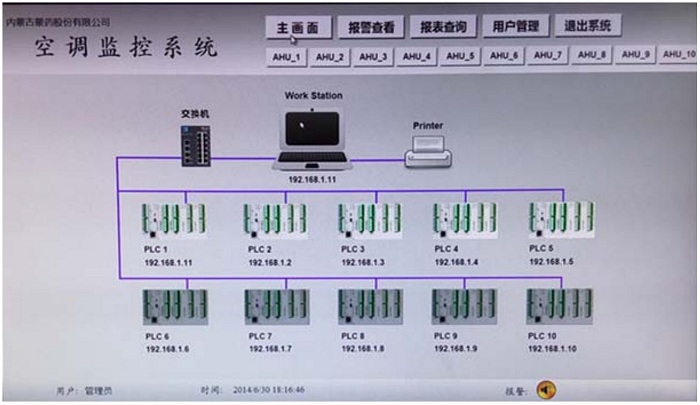

1.1 主画面

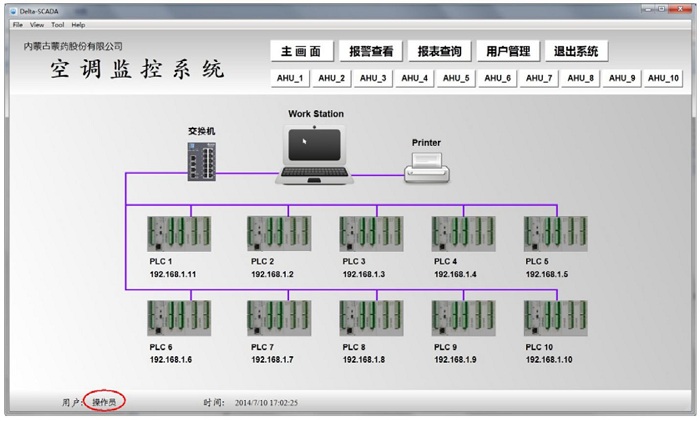

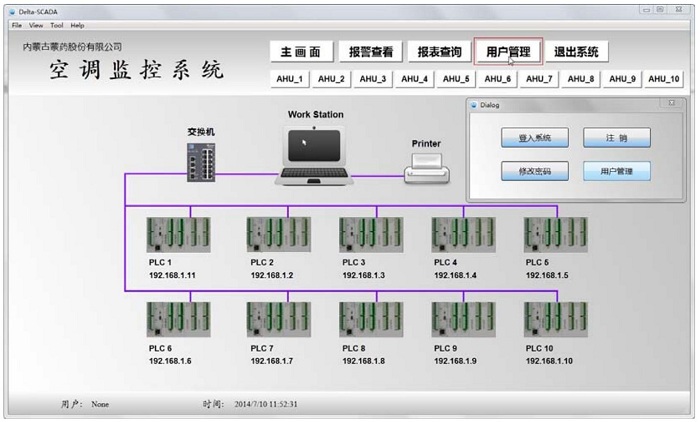

  • 1. 双击button_01.jpg图标,打开运行环境,进入后将打开如下运行首页。



  • 主画面上,可以通过对应PLC图标颜色判断系统运行状态。

  • 系统运行:图片显示为白色,如图中PLC1~PLC5

  • 系统停止:图片显示为灰色,如图中PLC6~PLC10

1.2 AHU画面

  • 1. 在主画面点击“用户管理”按钮,弹出“用户管理对话框”。



  • 2. 点击“登入系统”,进入登录对话框,选择对应的用户名,输入密码后确定,即可登入。



  • 3. 用户登录后,状态栏(页面最下方一栏)会显示当前登录的用户,当前用户如图为“操作员”,此时,该用户可依据需要和权限对监控系统进行查看或其他操作。

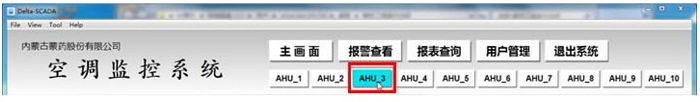

  • 4. 可以通过点击导航栏的“AHU”按钮,打开各个 AHU 画面。

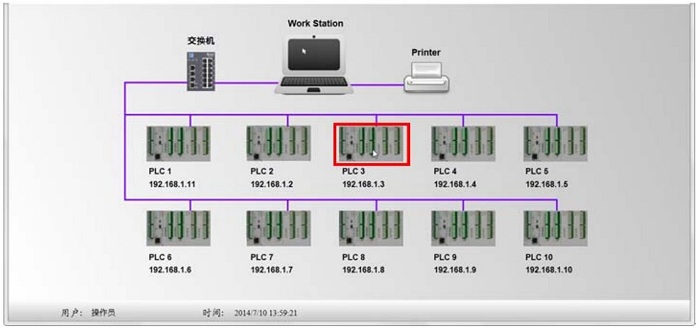

  • 5. 或者从“主画面”点击对应的 PLC 图片打开各个 AHU 画面。

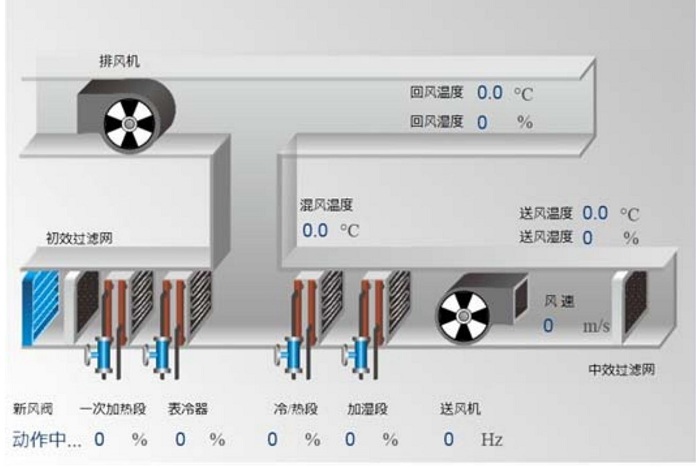

  • 6. 空调箱画面:用于显示当前系统监测到的温湿度值,阀门开度,风阀状态,风机频率,风速等。

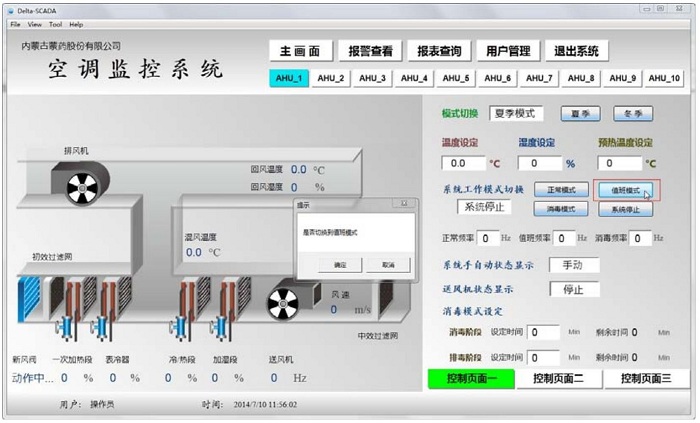

  • 7. AHU 画面提供 3 个控制页面,实现对 AHU 系统的远程控制操作,点击“控制页面一”按钮,进入控制页面一。



  • 控制页面一功能描述:

  • 季节模式切换: 点击“冬季”或者“夏季”按钮;

  • 工作模式选择: 点击工作模式选择按钮——“正常模式”、 “值班模式”、 “消毒模式”,在弹出的提示对话框中确认后,即可执行相应模式切换操作;

  • 风机频率设定:正常频率设定、消毒频率设定、值班频率设定,点击数值输入框,根据需求设定频率;

  • 状态显示:工作模式状态,系统手自动状态,送风机状态;

  • 消毒模式时间设定:根据消毒时间需求,点击数值输入框,设定消毒和排毒时间,并在消毒剩余时间和排毒剩余时间中查询消毒及排毒进行倒计时;

  • 注意:在进行消毒模式操作时,需先完成消毒时间和排毒时间设定,之后再切换系统运行模式至“消毒模式”;

  • 8. 点击“控制页面二”按钮,进入控制页面二。

  • image19.JPG

  • 控制页面二功能描述:

  • 阀门开度手动给定:一次热水阀、一次表冷阀、加湿阀、冷/热水阀,点击对应数值输入框,输入开度值;

  • 除湿模式湿度上下限值设定:设定除湿模式湿度上下限值,当湿度达到除湿上限,进入除湿模式;当湿度值下降至下限值之下后,停止除湿;

  • 转轮除湿模式湿度上下限值设定:对于 AHU K1 配有转轮除湿机,可理解为强效除湿当除湿模式还不足以快速完成室内除湿的情况下,可通过转轮除湿机完成快速除湿任务。当室内湿度高于转轮除湿上限时,转轮除湿机启动,低于转轮除湿下限时,转轮除湿机停止;

  • 新风阀控制模式选择:独立开关、独开同关,同开同关;

  • 独立开关:新风阀独立于系统,可独立开启/关闭;

  • 独开同关:可以通过新风阀“打开”按钮控制其开启,但关闭需随系统关闭而关闭;

  • 同开同关:新风阀的开启和关闭随系统开启/关闭进行;

  • 注:新风阀默认控制模式为“同开同关”模式,没有特殊需求时,不建议改变转轮除湿风阀: AHU K1配备转轮除湿风阀,其控制同新风阀。

  • 9. 点击“控制页面三”按钮,进入控制页面三。



  • 控制页面三功能描述:

  • 排风机启停模式选择分为“独立启停”,“独启同停”和“同启同停”。

  • 独立启停:排风机的启停独立于系统,可独立启动/停止。

  • 独启同停:通过排风机对应的“启动”按钮控制其启动,但停止需随系统停止而停止。

  • 同启同停:排风机的启动和停止随系统启动/停止进行

  • 注:排风机默认启停模式为“同启同停”模式,没有特殊需求时,不建议改变报警查看页面,仅管理员可登陆进行查看。

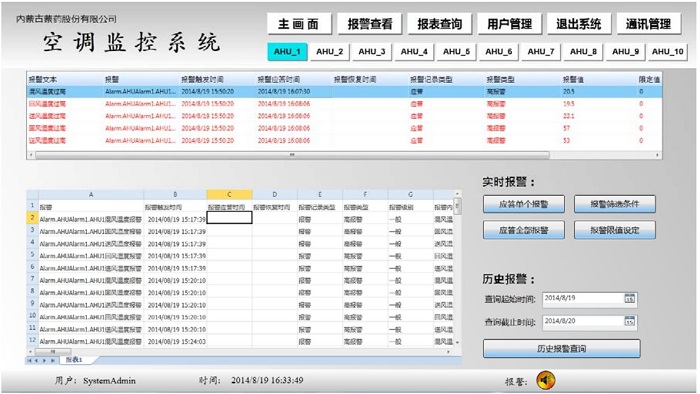

2.1 报警查看

  • 1. 当系统存在报警时,在画面底部状态栏中会出现报警提示“小喇叭”。

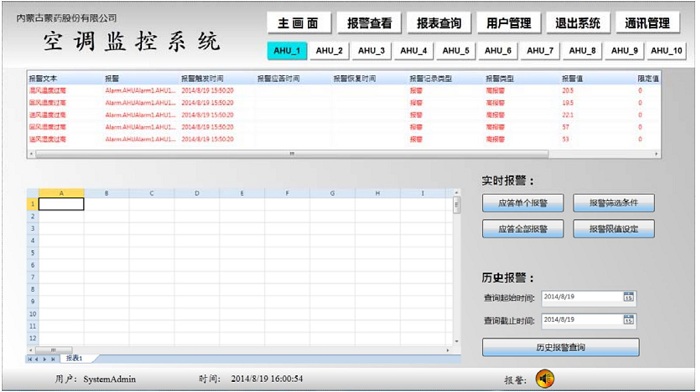

  • 2. 通过点击页面导航栏中的“报警查看”按钮 ,将页面切换至报警查看页面。



2.1.1 实时报警

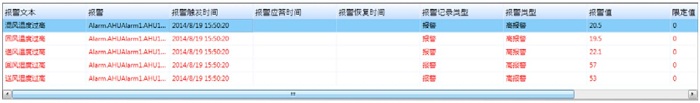

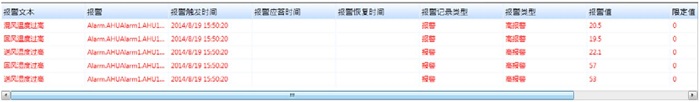

  • 位于画面上方“实时报警窗”中存在多条红色报警文字信息,报警相关的文本信息、报警变量、报警触发时间、报警值等信息都会被记录下来。

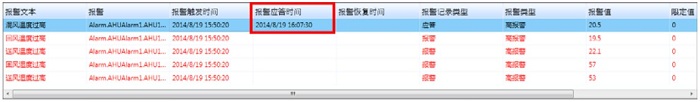

2.1.2 历史报警

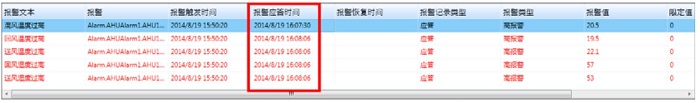

  • 1. 报警产生时,会在“实时报警窗”中出现红色报警文字,提示操作者当前报警信息。



  • 2. 点击“报警窗”中的警报行将其选中,选中报警项会出现深色反色效果。



  • 3. 点击“button_03.JPG”按钮,完成对当前报警的应答。



  • 4. 当需要应答全部报警时,点击“button_04.JPG”按钮,完成全部报警的应答。

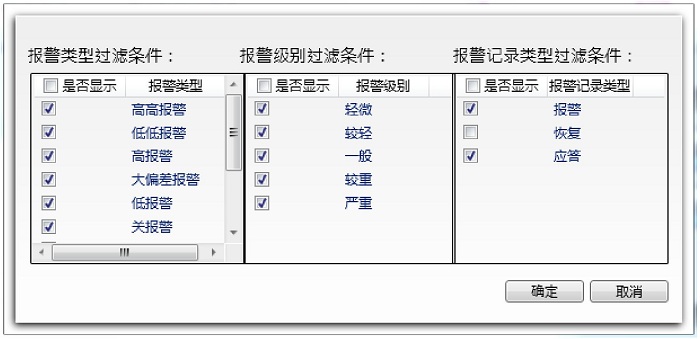

  • 5. 对于存在多条报警,点击“button_05.JPG”按钮,弹出设置过滤条件对话框。在对话框中设置报警筛选条件,对当前存在的报警信息进行有效筛选。

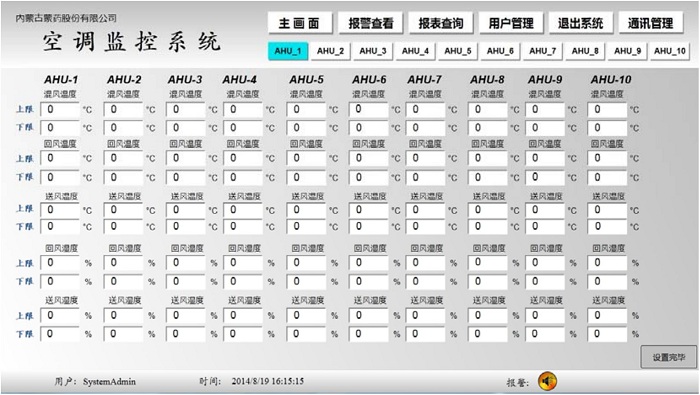

2.1.3 报警限值设定

  • 1. 点击“button_06.JPG”按钮,完成对当前报警的应答。



  • 2. 设定完成后点击“button_07.JPG”按钮,退出设定页面。

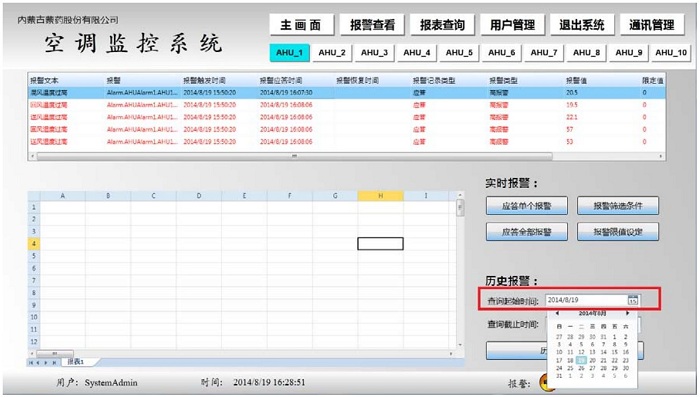

2.1.4 历史报警查询

  • 在“报警查看”页面中,除实时报警外,还可以查询某一时间范围内的历史报警信息。

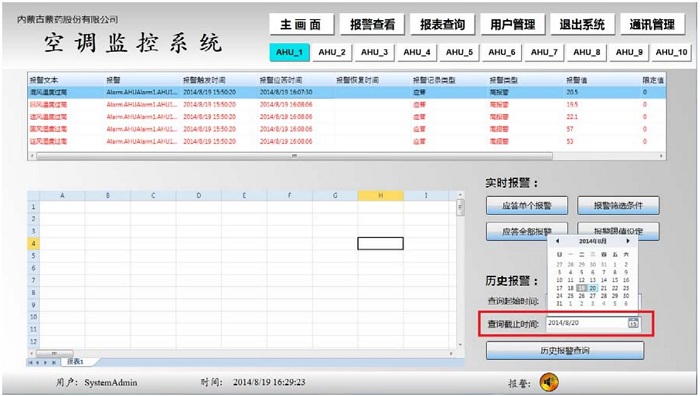

  • 1. 点击右侧“查询起始时间”控件 ,在弹出的时间日历中设置查询起始时间。



  • 2. 点击右侧“查询截止时间”控件 ,在弹出的时间日历中设置查询截止时间。



  • 3. 点击“button_08.JPG”按钮,查询历史报警。

  • 4. 在左侧历史报警窗中会显示已设置时间范围内的历史报警信息。

  • image31.JPG

3.1 报表查询

  • 系统运行过程中,会对部分重要参数做实时或定时记录,对于记录在历史数据库中的记录,可以通过报表的方式呈现。

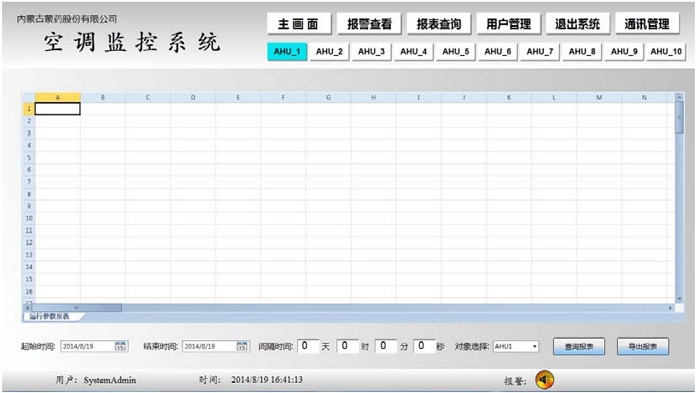

  • 1. 点击“导航栏”中的“报表查询”按钮,可打开“报表查询”页面。

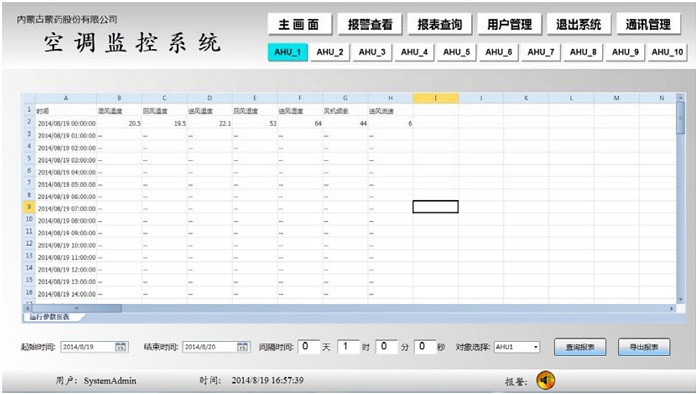

3.1.1 查询历史报表

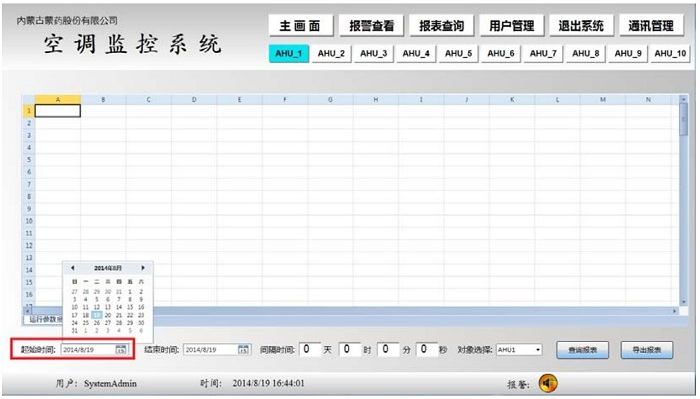

  • 1. 点击位于报表窗下方的“起始时间”设置控件,在弹出的时间日历中设置查询起始时间。

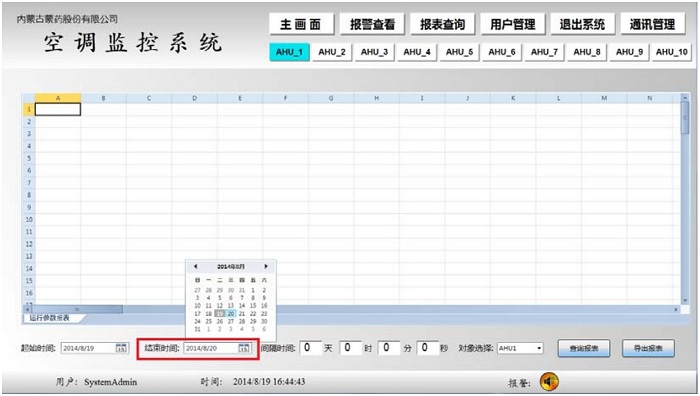

  • 2. 点击位于报表窗下方的“结束时间”设置控件,在弹出的时间日历中设置查询结束时间。

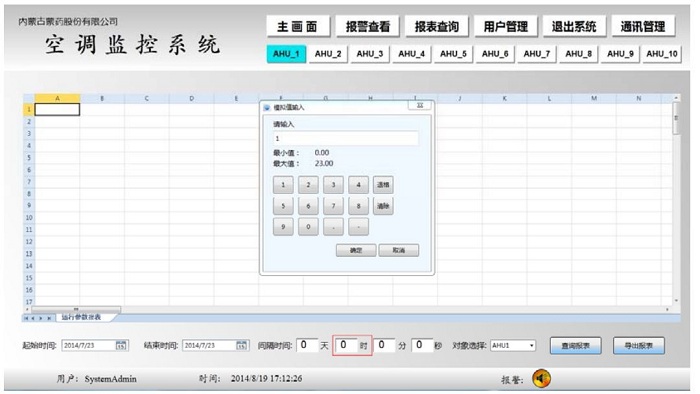

  • 3. 在“时间间隔输入框” 中设置需要查询报表的间隔时间,可设定间隔"天"、"时"、"分"、"秒",例如图中设置时间间隔为"0 天 1 小时 0 分 0 秒"。

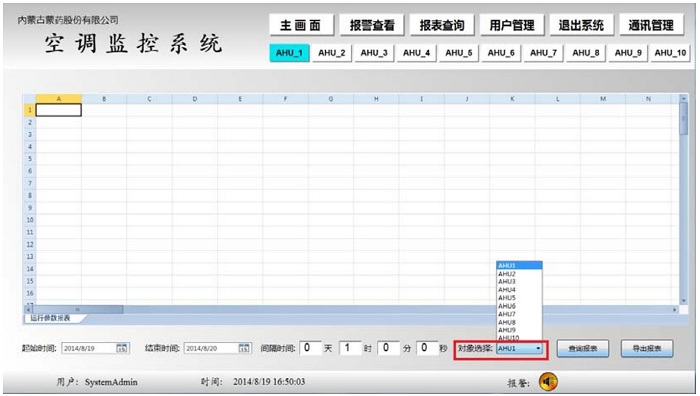

  • 4. 点击“对象选择”下拉列表框选择对应的 AHU 编号。



  • 5. 完成查询条件设定后,点击“button_10.JPG”按钮,查询相应条件下的历史报表。



3.1.2 导出报表

  • 对于查询到的数据,可以通过报表导出功能,将数据导出 Excel 格式文件进行保存。

  • 1. 点击“button_11.JPG”按钮,弹出路径选择对话框,选择合适的存储路径,并填入文件名,点击“保存”。



  • 注:系统默认“查询起始时”和“查询截止时间”都从零点开始。

  • 例如,要查询 2014 年 6 月 30 日的报表,则开始日期选择 2014/06/30,截止日期选择 2014/07/01。

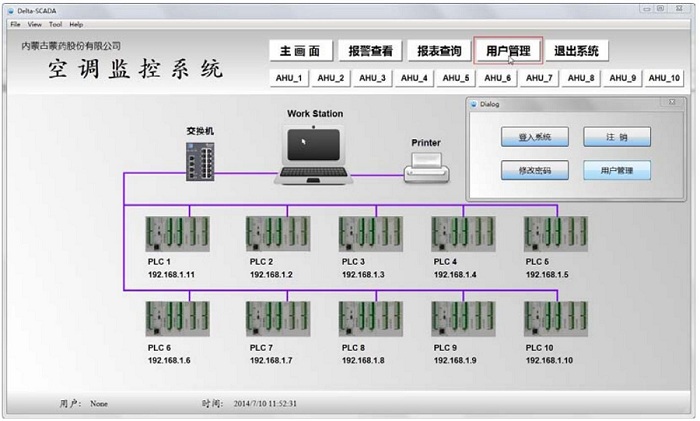

4.1 用户管理

  • 1. 双击button_01.jpg图标,打开运行环境,进入后将打开如下运行首页。



  • 2. 在未登录时,无法进行操作,系统提示需要登录。



  • 3. 点击“用户管理”按钮,弹出“用户管理对话框”。

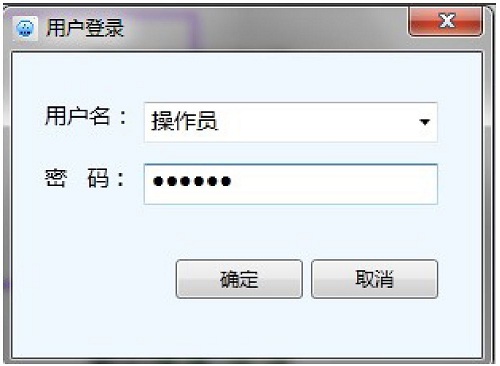

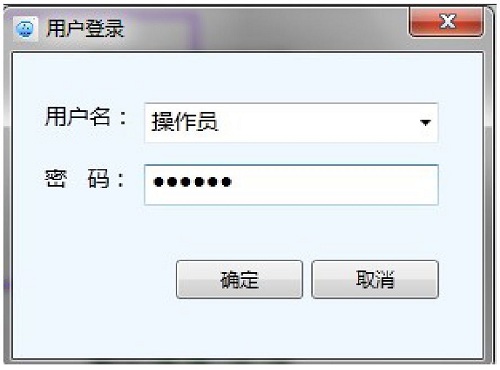

  • 4. 点击“登入系统”,进入登录对话框,选择对应的用户名,输入密码后确定,即可登入。



  • 用户权限分为 SystemAdmin,管理员和操作员。

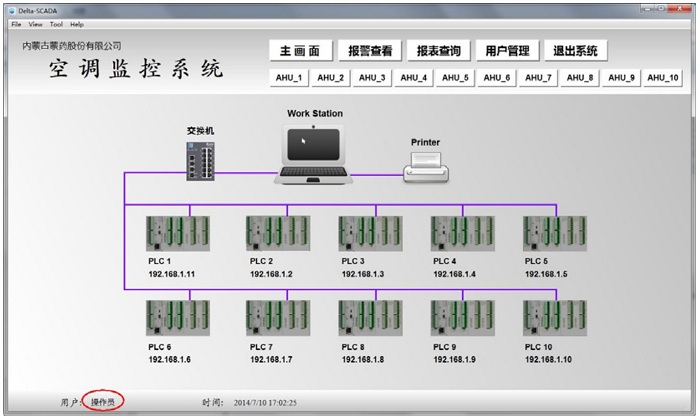

  • 5. 用户登录后,页面下方状态栏会显示当前登录的用户,当前用户如图为“操作员”,此时,该用户可依据需要和权限对监控系统进行查看或其他操作。

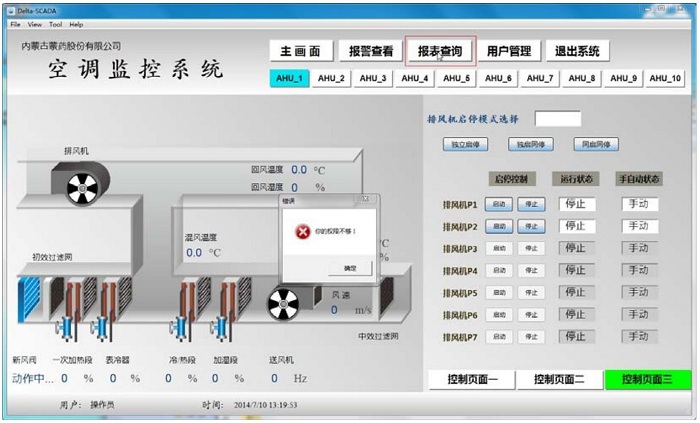

  • 6. 由于权限限制,操作员不能对“报警查看”和“报表查询”项进行操作, 会弹出“权限不足”的对话框提示。

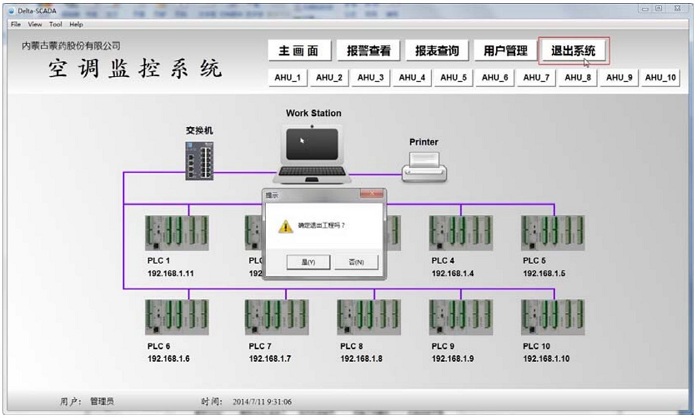

5.1 退出系统

  • 1. 在主画面点击“退出系统”按钮,关闭系统。



  • 2. 系统会弹出“退出工程”对话框,单击“是(Y)”按钮,退出工程。

  • 注:“退出系统”只会退出上位机监控系统,而不影响整个空调控制系统的运行。
